国产中文在线丨精品少妇无码av在线播放丨欧美人与性动交a欧美精品丨精品一区二区三区免费观看丨91免费黄视频丨国产精品高潮呻吟久久久久久丨黑人玩弄人妻中文在线丨中文字幕乱码在线丨少妇激情艳情综合小视频丨天堂俺去俺来也www丨成人免费一区二区丨久久77777丨亚洲精品亚洲人成人网丨黄瓜视频在线观看网址丨国产明星xxxx精品hd丨成人日韩视频丨国内精品美女a∨在线播放丨国模蔻蔻私拍极品150p丨国产13页丨aaa亚洲

一、原理：
從開來卷材試樣上裁取的試件，在規定的溫度分別垂直懸掛在烘箱中。在規定的時間后測量試件兩面涂蓋層相對于胎體的位移。平均位移≤2mm。
準備工具及儀器設備：
鼓風烘箱、熱電偶、夾子、光學測量裝置（刻度至少0.1mm）、金屬圓插銷的插入裝置（內徑約4mm）、直尺、記號筆、壁紙刀、模型、卷材。
二、試件的制備：
矩形試件尺寸（115±1）mm×（100±1）mm，試件均勻的在試樣寬度方向裁取，長邊是卷材的縱向。試件應距卷材邊緣150mm以上，試件從卷材的一邊開始連續編號，卷材上表面和下表面應標記。
去除任何非持久保護層，有三個方法，一種在常溫下用膠帶粘在上面，冷卻到接近假設的冷彎溫度，然后從試件上撕去膠帶，另一方法是用壓縮空氣吹[壓力約0.5MPa（5bar）,噴嘴直徑約0.5mm]，還有一種方法是用火焰烤，用最少的時間破壞膜而不損傷試件。

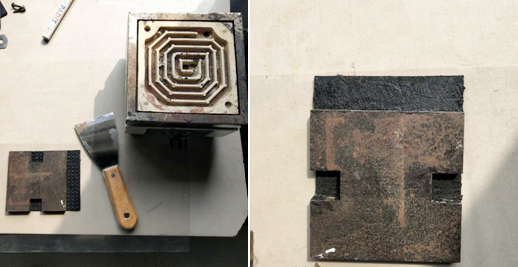

在試件縱向的橫斷面一邊，上下表面的大約15mm一條的涂蓋層去除直至胎體，若卷材有超過一層的胎體，去除涂蓋料直到另外一層胎體。在試件的中間區域的涂蓋層也從上表面和下表面的兩個接近處去除，直至胎體。可采用熱刮刀，小心地去除涂蓋層不損壞胎體。兩個內徑約4mm的插銷在裸露區域穿過胎體。任何表面浮著的礦物料或表面材料通過輕輕敲打試件去除。然后標記裝置放在試件兩邊插入插銷定位中心位置，在試件表面整個寬度方向沿著直邊用記號筆垂直劃一條線（寬度約0.5mm），操作時試件平放。
試件試驗前至少放置在（23±2）℃的平面上2h,相互之間不接觸或粘住，有必要時，將試件分別放在硅油膜上防止粘結。
三、步驟：
烘箱預熱到規定試驗溫度，溫度通過與試件中心同一位置的熱電偶控制。整個試驗期間，試驗區域的溫度波動不超過±2℃。
制備的三個試件露出的胎體處用懸掛裝置夾住，涂蓋層不要夾到。必要時，用如硅紙的不粘層包住兩面，便于在試驗結束時除去夾子。
制備好的試件垂直懸掛在烘箱的相同高度，間隔至少30mm。此時烘箱的溫度不能下降太多，開關烘箱門放入試件的時間不超過30S。放入試件后加熱時間為（120±2）min。
加熱周期一結束，試件和懸掛裝置一起從烘箱中取出，相互間不要接觸，在（23±2）℃自由懸掛冷卻至少2h。然后除去懸掛裝置，在試件兩面畫第二個標記，用光學測量裝置在每個試件的兩面測量兩個標記底部間最大距離，精確到0.1mm。
四、結果判定：
試驗后，卷材上表面和下表面的滑動平均值不超過2.0mm認為合格。
