聯系我們
地址：上海市閔行區浦江鎮聯川路258號8號樓
全國免費咨詢電話
開來：400-133-9198
SECOV(濕克威)：400-133-9198
電子郵箱：2163631060@qq.com
防水知識
卷材+涂料就是復合防水層了嗎？
復合防水做法就是把防水卷材和防水涂料粘結在一起，發揮各自的優勢，共同作用形成一個有效的復合防水層。卷材與涂料復合使用時兩者應具有相容性，既不產生有害的反應，又要具有良好的粘結性能。但是對于兩種材料是否相容目前沒有相關的試驗數據可以參考。
本研究對防水卷材和涂料復合后的「粘結剝離性能」進行考察，以期為防水材料相容性的研究提供參考，為復合防水層設計時的選材提供幫助。
實驗部分
卷材：
1）SBS改性瀝青防水卷材（下稱SBS卷材）：Ⅱ型、4 mm厚；
2）自粘聚合物改性瀝青防水卷材：N類、Ⅰ型、PE膜，1.5 mm厚；
3）PVC防水卷材：H類、1.2 mm厚；
4）TPO防水卷材：P型、1.5 mm厚；
5）EPDM防水卷材：1.5 mm厚；
6）EVA防水板：1.5 mm厚；
7）HDPE防水板。
將上述7種防水卷材分別記為A、B、C、D、E、F、G。
涂料：
1）JS防水涂料；
2）聚氨酯防水涂料；
3）熱熔橡膠瀝青防水涂料。
將上述3種防水涂料分別記為1#、2#、3#。
選取防水卷材和防水涂料復合后的粘結剝離強度作為檢測對象，包括標準條件養護、熱處理以及紫外線處理后的剝離強度。試驗方案如下：
結果與分析
1）SBS卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復合后的粘結剝離性能
從試驗現象看，JS防水涂料及聚氨酯防水涂料與SBS卷材粘接后很容易彼此分離，且相互之間不存在黏性。熱熔橡膠瀝青防水涂料由于自身是黏稠狀且具有蠕變性，與SBS卷材粘接后盡管剝離強度數值偏低，但仍具有較好的黏性，能保護卷材不被破壞，同時能適應基層的變形和開裂。
2）自粘聚合物改性瀝青防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復合后的粘結剝離性能
從試驗現象看，與JS防水涂料復合后進行剝離試驗的過程中，自粘聚合物改性瀝青防水卷材的瀝青層有一部分牢牢附著在JS防水涂料表面，兩者很好地粘合在一起。與聚氨酯防水涂料及與熱熔橡膠瀝青防水涂料復合粘接時，自粘聚合物改性瀝青防水卷材的瀝青層幾乎與涂料層緊緊粘接在一起，剝離過程中只剩下PE膜。
3）PVC防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復合后的粘結剝離性能

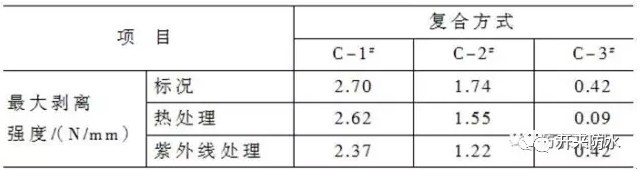

PVC防水卷材與JS防水涂料及聚氨酯防水涂料復合后的粘結剝離性能較好，且標況條件下的剝離強度＞熱處理后的剝離強度＞紫外線處理后的剝離強度。PVC防水卷材與熱熔橡膠瀝青防水涂料復合后的粘結剝離強度較低。
4）TPO防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復合后的粘結剝離性能
TPO防水卷材與3種防水涂料復合后的粘結剝離強度在標況條件、熱處理、紫外線處理后都比較低。試驗過程中也發現，在剝離過程中TPO防水卷材與3種防水涂料之間都很容易分離。本研究采用的TPO防水卷材為P型產品，表面光滑，與涂料的復合粘結剝離性能不佳。建議在進行復合防水施工時采用配套膠粘劑，或者選擇帶纖維背襯L型的TPO防水卷材。
5）EPDM防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復合后的粘結剝離性能
EPDM防水卷材與3種防水涂料復合后的粘結剝離強度在標況條件、熱處理、紫外線處理后都比較低。試驗過程中發現在剝離過程中EPDM防水卷材與3種防水涂料很容易分離，復合效果很差，達不到復合防水層的要求。
6）EVA防水板與聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復合后的粘結剝離性能
由于EVA防水板表面比較光滑，與聚氨酯防水涂料直接復合的情況并不理想，在復合過程中粘接不牢固，容易移動；并且EVA防水板材質較硬，與聚氨酯防水涂料不容易完全貼合，粘結區域容易產生空隙，進而影響剝離性能。熱熔橡膠瀝青防水涂料在融化過程中，由于溫度較高，在復合時會造成EVA防水板表面嚴重褶皺翹邊。
7）HDPE防水板與熱熔橡膠瀝青防水涂料復合后的粘結剝離性能
HDPE防水板與熱熔橡膠瀝青防水涂料的復合是采用刷涂方式，熱處理及紫外線處理后基本沒有變化。
相關推薦
推薦新聞
